智慧水务管网新建 + 老旧管网改造落地提纲（布局规划 + 空间定位 + 管线轨迹专项技术）

适用：市政供水新建管网敷设、老旧管网更新改造、DMA 分区落地、GIS 数字化建档、漏损管控全流程落地，对标国家管网漏损治理改造规范中华人民共和国国家发展和改革委员会。

第一章 项目总论（落地前置）

1.1 项目目标

1）老旧：淘汰灰口铸铁、水泥管等落后管材，压降管网漏损至 10% 以内，完善一户一表改造中国政府网； 2）新建：一次完成管网物理建设 + 智能化预埋 + 管线坐标建档，同步落地三级 DMA 分区； 3）数字化：全量管线精准定位、轨迹入库，搭建 GIS + 水力模型 + 数字孪生底座。

1.2 范围划分

新建片区：新城、新建产业园、新建居民组团市政供水管网；

老旧片区：超年限锈蚀管网、漏损高发老城区、老旧小区支管、二次供水配套管线。

1.3 落地原则

先勘测定位→再布局设计→分区分段施工→轨迹测绘建档→智慧设备落地→长效运维；老旧优先高漏损、高压爆管频发区试点先行。

第二章 管网全域布局规划（新建 + 改造双轨布局）

DMA分区管网布局

管网GIS布局图

2.1 管网层级拓扑布局（主干 / 次干 / 支管三级）

主干管布局 沿城市主干道环状布设，打通多水源连通，消除单点停水风险；水厂出站、跨路口节点预留调蓄、调压点位，适配水力平差优化。

次干管布局 串联片区大型小区、商圈，作为 DMA 二级分区边界管线，分区进出水口预设流量计、压力监测井位。

入户支管布局 小区内部枝状布设，取消盲端死水管，老旧改造同步理顺杂乱私接支管，优化微循环水压。

2.2 DMA 网格化分区布局（核心落地布局）

三级分区体系（国标落地） 1）一级分区：全城大供水片区（水厂出水总计量）； 2）二级分区：片区组团（街道级，分区边界设智能阀门 + 总流量表）； 3）三级 DMA 小区：单小区 / 老旧组团（最小计量单元，夜间最小流量 NMF 管控漏损）。

老旧改造：优先对产销差＞18% 老旧单元拆分 DMA；新建管网随土建一次性划定分区边界。

2.3 智慧点位统筹布局（改造预埋同步施工）

分区边界：电磁流量计、压力变送器、水质在线监测仪；

老旧高危管段：预埋噪声漏损记录仪、分布式光纤；

关键阀门井、拐点：北斗定位基准点，全井位坐标采集。

2.4 压力分区优化布局

高压老旧片区增设减压调流阀；低压片区连通环网 + 增设小型加压站，均衡全域管网水压中国政府网。

第三章 管网空间精准定位技术体系（现状普查 + 施工定点 + 竣工确权）

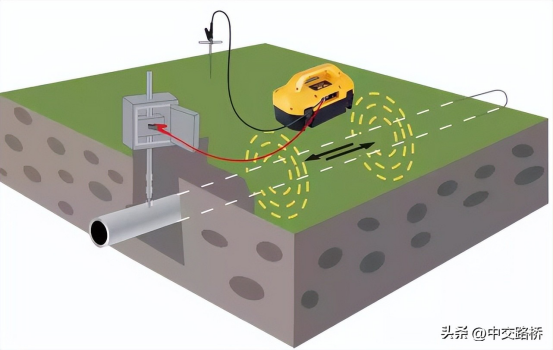

管线电磁定位作业

地下管线点位探测

3.1 老旧存量管线普查定位（改造前置必做）

3.1.1 外露井位定点（阀门井 / 消火栓 / 排气井）

采用北斗 + GNSS RTK 厘米级定位，单点坐标误差≤±2cm，采集井位平面坐标、管顶 / 管底高程，同步录入管材、管径、敷设年限、权属信息。

3.1.2 地下隐蔽管线分材质定位方案

金属管线（铸铁 / 钢管）：RD8100 电磁管线仪，直连法 / 夹钳法，8kHz、33kHz 频段，峰值定平面、70% 法测埋深；

带示踪线 PE 给水：512Hz 低频追踪非金属管线仪，沿示踪线连续定点，50m 一个坐标点；

无示踪非金属 PE / 砼管：探地雷达 GPR（100MHz 天线）网格化盲探，0.5~1m 网格扫描，雷达剖面反演埋深与走向。

3.1.3 疑难点位复核

信号异常点：钎探 + 局部小探坑开挖核验，杜绝错探漏探。

3.2 新建管网施工过程定点

沟槽开挖前：RTK 放样管线中线、井位坐标；

管道下管后、覆土前：全段采集管线中线坐标、高程，留存竣工原始定位数据。

3.3 特殊管道内定位（非开挖改造）

CCTV 管道机器人、惯性 IMU 管道内测绘，用于内衬修复、非开挖更新管线内部轨迹与坐标采集。

第四章 管线全生命周期轨迹测绘技术（外业采集 + 内业成图 + 动态更新）

非金属管线轨迹探测

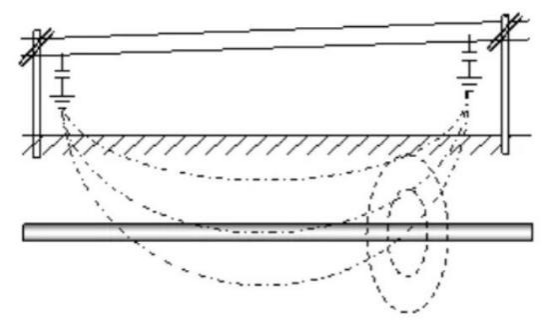

管线磁场轨迹原理

4.1 外业轨迹采集标准

常规直管段：直线每 50m 采集 1 个轨迹坐标点；

弯头、三通、变径、穿路节点：每个管件单独定点；

老旧杂乱支管：加密至 20m 一个轨迹点，完整还原原始敷设走向。

4.2 多技术融合轨迹测绘方案

地面追踪轨迹：电磁仪连续行走记录行进轨迹，实时同步北斗坐标，生成管线连续路径；

地下盲管轨迹：GPR 连续剖面数据拼接，拟合地下管线连续轨迹曲线；

在建新管轨迹：管道敷设全程 GPS 轨迹打卡，施工轨迹与管线物理轨迹一一对应。

4.3 内业轨迹入库（GIS 标准化）

外业坐标→CAD 矢量化→GIS 管网图层，每条管线生成空间轨迹矢量线，绑定管材、年限、监测设备等属性；

老旧图纸电子化：历史纸质竣工图校正坐标，修正图纸与现场轨迹不符问题，解决 “图实不符” 通病。

4.4 动态轨迹更新机制

新建 / 改造竣工管线 7 日内完成轨迹更新入库；日常抢修、改线实时移动端 APP 补录轨迹，保持 GIS 一张图实时准确。

第五章 老旧管网改造专项落地细则

5.1 管材替换选型

淘汰：灰铸铁、镀锌钢管、水泥石棉管；

优选：球墨铸铁（主干）、PE100（小区支管），新建全流程同步预埋管线示踪线（方便后期定位追踪）。

5.2 改造分段策略

成片改造：老旧连片小区，整片区 DMA 拆分 + 管线全换 + 一户一表；

零星改造：爆管频发孤立管段，微创开挖 + 局部内衬修复，同步补测管线轨迹坐标。

5.3 智慧同步改造

改造施工同步加装：分区流量计、压力传感器、漏损声学探头，改造完即接入 SCADA 平台。

第六章 新建管网同步智慧落地细则

土建预埋：管线敷设同步预埋示踪线、传感线缆，避免后期破路加装；

竣工即建档：覆土前全段轨迹测绘、坐标入库，竣工资料同步 GIS 归档；

分区一次性落地：规划阶段划定 DMA 边界，设备随管道同步安装。

第七章 数字化平台落地（布局 + 定位 + 轨迹数据应用）

7.1 基础底座：GIS 管网一张图

全量管线轨迹、点位坐标可视化，DMA 分区边界图层化管理。

7.2 水力模型应用

依托管线轨迹与高程数据搭建管网水力模型，模拟水压、水流、水龄，优化管网布局与调压方案。

7.3 AI 漏损应用

DMA 流量 + 压力 + 声学数据 + 管线轨迹联动，AI 算法由片区→米级漏点逐级定位，形成预警 - 派单 - 检漏闭环。

7.4 数字孪生

整合管线空间轨迹、实时监测数据，三维仿真管网运行状态。

第八章 分阶段落地实施计划

第一阶段（勘测期 1~2 月）：资料收集 + 全域管线定位普查 + 轨迹初测 + 现状漏损摸排 + DMA 初步划分；

第二阶段（设计期 1 月）：管网优化布局 + 分区细化 + 点位布设图纸；

第三阶段（施工落地）：试点先行→分片施工，老旧换管、新建敷设、智能设备同步安装；

第四阶段（测绘建档）：竣工复测管线定位、全段轨迹入库、GIS 建库；

第五阶段（运维上线）：平台联调、DMA 投用、长效巡检落地。

第九章 验收标准（布局 / 定位 / 轨迹三项验收）

布局验收：DMA 分区闭合、环网成型、压力均衡、无盲管死水；

定位验收：井位坐标误差≤3cm，隐蔽管线点位核验率 100%；

轨迹验收：管线走向、埋深与 GIS 矢量轨迹一致，档案完整可追溯。
