一、引言：曝气控制是污水厂节能与稳定运行核心

曝气系统电耗占污水厂总能耗50%~70%，DO（溶解氧）控制直接决定硝化反硝化效率、出水总氮达标与运行成本。行业自动化经历三代迭代：人工定风量→DO 单回路 PID→DO 串级控制，但串级控制仅能实现生化池局部单点稳定，无法解决全厂多单元耦合、多目标权衡痛点；以模型预测 MPC、多目标优化、数字孪生、AI 预测为核心的全厂全局优化控制，完成从 “单点闭环” 到 “全流程协同最优” 的技术跃迁，是智慧污水厂标志性升级路径。

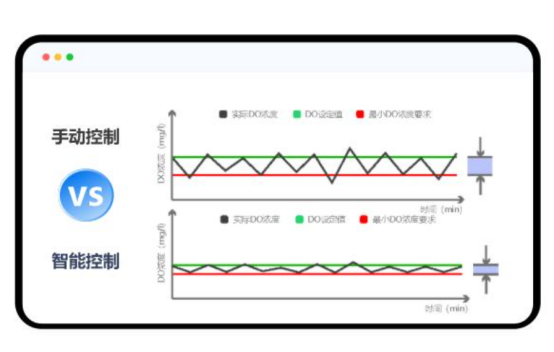

传统DO控制vs智能全局控制对比

二、基础阶段：DO 串级控制 —— 单单元稳定的标准化自动化方案

1. DO 串级控制核心原理（双闭环结构）

采用外环 DO 主回路 + 内环风量副回路两级 PID 串联，是传统污水厂主流曝气控制逻辑：

（1）外环主环（慢回路，PI 控制器） 采集曝气池分区 DO 实测值，与固定设定值对比，输出目标空气流量作为内环给定；控制对象是微生物耗氧的慢过程，响应周期 300~600s。

（2）内环副环（快回路，P 控制器） 实时采集风管空气流量计，快速调节曝气支管阀门、风机导叶，消除风管压力波动、阀门扰动；响应周期≤10s，快速抑制风量干扰。

（3）拓展升级：氨氮 - DO 双层串级（ABAC） 新增最外层氨氮外环，根据出水 NH₃-N 动态修正 DO 设定值，替代人工固定 DO（传统固定 DO 多为 2mg/L，普遍过量曝气）。

2. DO 串级控制的工程价值

（1）对比单回路 DO-PID：消除风量扰动震荡，DO 稳态偏差从 ±20% 降至 ±5%，避免风机频繁加减载；

（2）基础节能 10%~18%，解决人工手动调节滞后、过量曝气问题；

（3）部署简单、依托标准 PLC 即可实现，硬件投入低，成为存量污水厂自动化标配。

3. 串级控制固有底层局限（跃迁的核心动因）

（1）控制边界局限：仅聚焦曝气单元，全厂工艺割裂

仅管控好氧段 DO，厌氧 / 缺氧区 ORP、MLSS 污泥浓度、污泥回流、碳源投加、化学除磷、排泥、二沉沉降独立控制，各回路互相冲突：如曝气过量升高内回流硝氮，迫使碳源投加量上涨，出现 “省电多耗药、省药多耗电” 局部最优陷阱。

    （2）设定值静态化，无负荷预判能力

DO 目标值多为固定区间，缺少进水 COD、氨氮、水量前馈预测；暴雨、工业废水冲击负荷下，控制纯被动反馈，滞后严重，易出现出水氨氮超标或过度曝气。

（3）单目标控制，无法多维度权衡

仅以 DO 稳定为唯一目标，不能同步优化曝气电耗、碳源药耗、除磷药耗、污泥产量、出水总氮总磷、风机设备寿命多约束目标。

（3）设备协同缺失，风机群控粗放

单池风量独立调节，总管压力、多台风机负载无协同优化，阀门节流产生无效风压，风机喘振、能耗浪费严重（MOV 最开阀逻辑仅局部缓解，非全局解）。

三、过渡阶段：多变量分层预控 —— 串级到全局优化的中间桥梁

在 DO 串级基础上叠加前馈补偿、分区 DO、污泥联动、风机群优化，突破单回路边界，但仍属于 “多单点协同”，未实现全厂统一优化求解：

（1）进水负荷前馈：LSTM 时序模型提前 2~8h 预测进水 COD、NH₃-N、流量，超前修正 DO 内环风量给定，抵消反馈滞后；

（2）AAO 分区独立串级 DO：厌氧 / 缺氧 / 好氧分段独立 DO 闭环，好氧段分段梯度控氧（前段 1.5~2mg/L、后段 0.5~1mg/L），降低总供气量；

（3）污泥联动辅助控制：DO 串级输出同步联动内回流泵频率，平衡硝态氮回流负荷；基于 MLSS 修正 SRT 排泥逻辑，稳定污泥活性间接降低需氧量；

（4）风机 MOV 压力优化：动态下调风机总管压力，消除阀门节流损耗，叠加串级风量内环，额外节能 8%~12%。

核心短板：各优化逻辑为独立规则 / 分段算法，无统一数学优化目标函数，负荷剧烈波动时各调节回路互相抵消，难以实现全厂综合成本最优。

四、高阶阶段：全厂全局优化智能控制 —— 完成根本性技术跃迁

1. 全局优化三层分级控制架构（解耦分层，云边协同）

完整替代分散串级闭环，形成上层多目标优化决策层 + 中层模型预测 MPC 跟踪层 + 底层执行串级控制层三级递阶体系，向下兼容原有 DO 串级硬件回路：

（1）底层执行层：保留 DO 串级 PID（执行底座）

复用原有 PLC 风量 - DO 双闭环，作为最优设定值的快速跟踪执行机构，不推翻现有自控硬件，降低改造投入。

（2）中层跟踪层：MPC 模型预测控制（动态调节层）

以 ASM2d 活性污泥机理模型 + 机器学习补偿模型构建工艺数字模型，滚动时域预测未来 1~4h 生化池水质、DO、能耗变化；接收上层下发的最优 DO、内回流比、碳源投加区间，动态连续调节，抑制大扰动，解决串级控制滞后问题。

（3）上层全局优化决策层（跃迁核心，区别于传统串级）

A、多目标优化求解器，以全厂综合运行成本最小为核心目标，同时绑定出水水质达标硬约束，一次性同步求解全工艺最优设定值集合：

B、优化决策变量：各分区 DO 目标、内 / 外回流比、碳源投加量、除磷药剂投加、排泥周期、风机运行台数 / 频率、滤池反冲洗周期；

C、优化目标函数（最小化）：曝气电费 + 碳源药剂费 + 除磷药剂费 + 污泥处置成本 + 设备运维损耗；

D、硬约束边界：出水 COD/NH₃-N/TN/TP≤排放标准、DO 上下限、风机最小防喘振流量、污泥龄 SRT 区间、药投加设备量程；

E、求解算法：MOPSO 多目标粒子群、强化学习 RL、线性规划 LP，输出 Pareto 最优解集，根据峰谷电价、进水负荷自动择优。

全局优化云边分层架构

2. 全局优化区别于 DO 串级的五大核心跃迁

跃迁 1：控制边界 —— 从 “单曝气单元” 到 “全厂全流程耦合”

打破预处理→生化→二沉→深度处理→污泥处置单元孤岛，同步联动曝气、回流、加药、排泥、滤池反冲洗；解决串级时代 “局部最优、全局浪费” 矛盾：例如高进水氨氮场景，全局算法同步提升前段 DO、适度加大内回流、小幅增加碳源，而非单纯无限拉高曝气量。

跃迁 2：控制逻辑 —— 从 “被动反馈” 到 “预测 + 预控 + 全局规划”

DO 串级仅依靠实时水质事后调节；全局优化融合进水负荷预测、数字孪生仿真，提前数小时预判冲击负荷，提前调整风机、药剂，从 “超标补救” 转为 “事前平衡”，出水水质波动率降低 60% 以上。

跃迁 3：优化目标 —— 从 “单一 DO 稳定” 到 “多目标经济均衡”

串级控制只保证 DO 达标，不关心能耗药耗平衡；全局优化自动权衡电价峰谷、药剂单价、污泥产量：电价高峰时段适度压低 DO、提升碳源投加；低谷时段提高曝气、减少碳源，综合运营成本下降 20%~35%。

跃迁 4：协同维度 —— 从 “单池风量调节” 到 “风机群 + 全厂水力协同”

统筹多台风机、多条生化池供气系统，自动分配风机负载、动态优化总管压力，彻底消除阀门节流损耗；同步联动提升泵、回流泵水力平衡，降低全厂水力能耗。

跃迁 5：自适应能力 —— 从 “固定参数 PID” 到 “自学习动态模型”

DO 串级 PID 参数人工整定，水质季节性变化、污泥老化后控制效果持续恶化；全局优化模型每日基于全厂运行数据自训练更新，适配冬季低温、雨季高水量、工业废水掺混等变工况，无需人工反复调参。

3. 全局优化配套支撑技术底座

（1）全域感知数字神经 全流程部署荧光 DO、在线氨氮 / 总氮 / 总磷、MLSS、污泥界面仪、风量、电表、药耗秤，秒级采集多源数据，为模型提供完整输入；

（2）数字孪生仿真平台 实时映射水厂全工艺状态，支持优化策略预演，避免直接在线调节导致出水超标；可离线模拟不同进水负荷下的最优运行方案；

（3）云边协同计算 边缘网关部署中层 MPC 与底层 DO 串级逻辑，毫秒级实时控制；云端部署上层多目标优化、AI 预测、大数据训练，兼顾控制实时性与全局计算能力。

五、工程落地效果对比：DO 串级控制 vs 全局优化控制

典型工程案例：10 万 m³/d 市政污水厂，原有氨氮 - DO 串级控制改造为全局优化系统后，年节电约 120 万度，碳源药剂年节约 28%，综合运行成本下降 27%，出水总氮稳定控制在 10mg/L 以内。

六、技术演进落地路径（存量厂低成本跃迁方案）

路径 1：存量自动化厂（已部署 DO 串级 PLC）分阶段升级

一期：加装进水水质预测模块、分区 DO、风机 MOV 群控，在串级基础上做局部优化；

二期：接入碳源、除磷、回流泵控制回路，搭建中层 MPC 模型预测层；

三期：上线上层多目标全局优化求解器，实现全厂统一协同调控。

路径 2：新建智慧污水厂一步到位

直接部署 “感知 - 边缘 MPC - 云端全局优化” 完整架构，底层兼容 DO 串级执行逻辑，数字孪生同步建设，投产即实现全局最优运行。

七、总结

DO 串级控制是污水厂自动化标准化基础底座，解决了曝气单单元稳定与基础节能，但受限于控制边界、被动反馈、单一目标，无法适配低碳化、稳定化、智能化运营需求； 从 DO 串级到全厂全局优化的跃迁，本质是控制思维的重构：从 “单点闭环被动调节” 升级为 “全流程耦合、预测预控、多目标经济最优”。依托分层递阶架构、机理 + AI 融合模型、多目标求解算法，全局优化控制打通污水厂各工艺单元壁垒，在出水稳定达标的约束下实现能耗、药耗、污泥处置综合成本最小，是新一代智慧污水厂工艺智能控制的核心发展方向。
