这是一个非常专业且前沿的智慧水务/管网漏损控制话题。基于上海敢创 IGC 智慧水务系统在全国 300+ 水务企业的 20 余年实战积累，我来系统拆解这套从 "分区一张图" 到 "漏损一张网" 的多级嵌套计量实战方法论。

一、核心理念演进：从"看得见"到"管得住"

分区一张图的核心目标是空间可视化——基于 GIS 将管网拓扑、DMA 边界、计量设备、阀门状态进行"一张图"展示，解决"漏在哪里"的空间认知问题。

漏损一张网的核心目标是全域感知加闭环管控——构建物联感知"一张网"，实现流量、压力、噪声、阀位等数据的全域实时采集，叠加 AI 诊断与工单闭环，解决"漏多少、怎么修、如何防"的行动问题。

关键认知在于：分区一张图是基础设施，漏损一张网才是价值闭环。 许多水司部署了 DMA 分区后发现，漏损率仅从 32% 降至 25% 后便停滞不前，问题就在于"最后一公里"的精准定位与闭环修复能力未打通。

二、多级嵌套计量架构：三级 DMA 体系

1、IGC 系统在实践中采用三级嵌套分区，实现"化整为零、层层递进"的漏损量化。

一级分区（Total DMA）覆盖城市供水系统总入口，计量对象为总供水量，核心作用是宏观产销差核算，作为顶层考核基准。

二级分区（Macro DMA）以营业所为单位，覆盖范围约 10 至 50 平方公里，计量对象为区域考核表，核心作用是将漏损责任分解到管理所或营业所，实现"区域排名、重点管控"。

三级分区（Micro DMA）以小区或街区为单位，覆盖范围约 0.5 至 5 平方公里，计量对象为单元考核表加用户水表，核心作用是精准锁定漏损高发区，支撑夜间最小流量（MNF）分析。

2、边界阀门的数字化管控（封闭性保障）

传统 DMA 的最大痛点是边界阀门状态不明。IGC 系统通过三项手段实现"零误差"隔离：

（1）阀位在线监测：关键边界阀门安装智能传感器，实时回传开、关、半开状态

（2）关阀方案智能生成：基于 GIS 拓扑自动计算隔离某分区所需关闭的阀门序列

（3）操作闭环确认：巡检人员移动端扫码确认，系统自动校验分区水量是否归零

某市实施 DMA 时发现 30% 的边界阀门实际状态与台账不符（台账显示"关闭"，实际"微开"），一次性校正后分区计量数据可信度从 78% 提升至 96%。

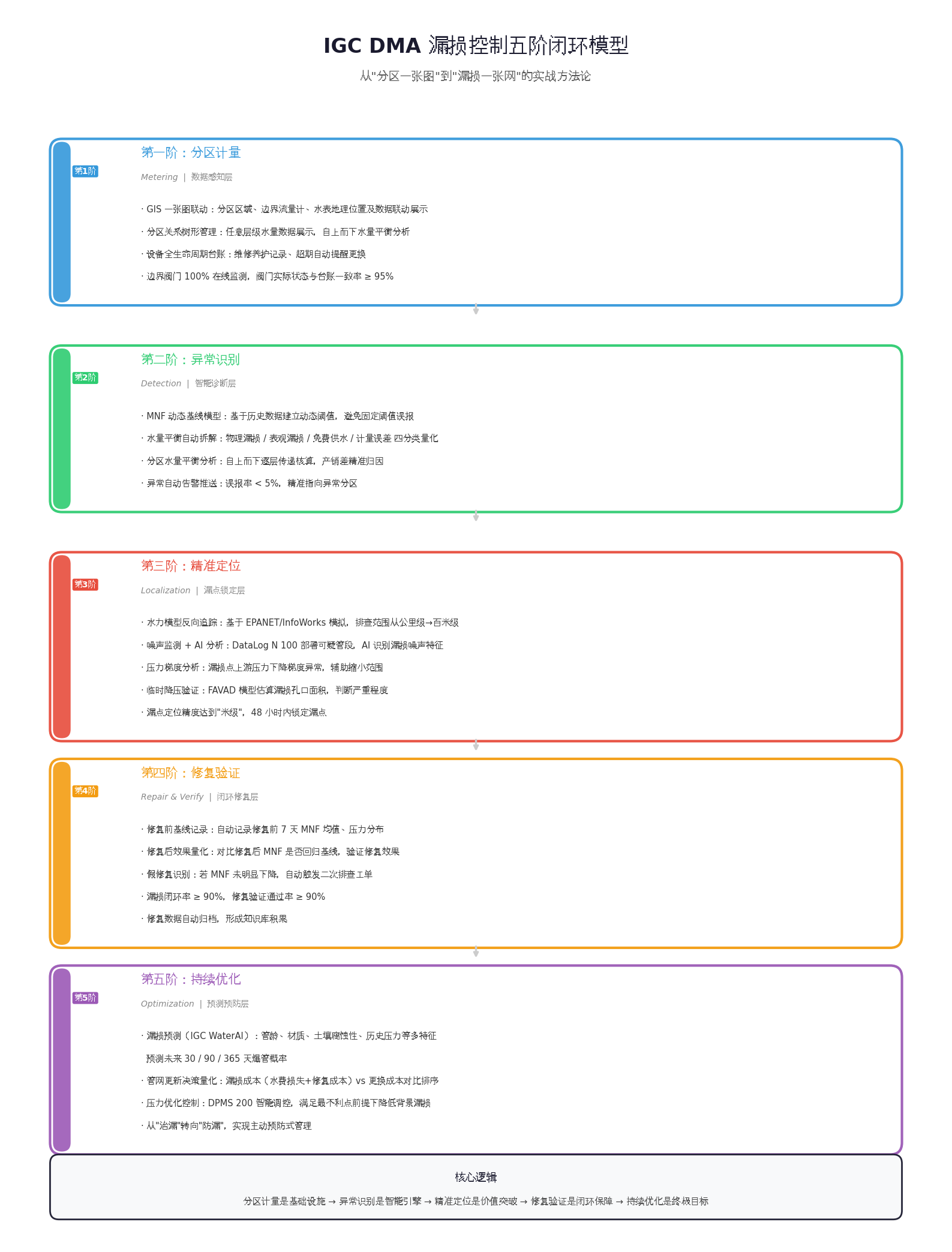

三、实战方法论：五阶闭环模型

IGC 系统将 DMA 漏损控制提炼为"五阶闭环"，前两个阶段是"基础设施"，后三个阶段才是"价值创造"：

第一阶：分区计量（Metering）—— 数据感知层

1、GIS 一张图联动：分区区域、边界流量计、水表地理位置及数据联动展示

2、分区关系树形管理：任意层级水量数据展示，自上而下水量平衡分析

3、设备全生命周期台账：维修养护记录、超期自动提醒更换

4、边界阀门 100% 在线监测，阀门实际状态与台账一致率 ≥ 95%

第二阶：异常识别（Detection）—— 智能诊断层

1、MNF 动态基线模型：基于历史数据建立动态阈值，避免固定阈值误报

2、水量平衡自动拆解：物理漏损、表观漏损、免费供水、计量误差四分类量化

3、分区水量平衡分析：自上而下逐层传递核算，产销差精准归因

4、异常自动告警推送：误报率 < 5%，精准指向异常分区

某分区 MNF 从 12 m³/h 突增至 28 m³/h，传统系统直接告警"漏损 16 m³/h"。IGC 系统拆解后发现：物理漏损仅 5 m³/h，表观漏损（某用户水表故障）9 m³/h，消防演练 2 m³/h。精准拆解避免了"盲目找漏"，直接定位水表故障。

第三阶：精准定位（Localization）—— 漏点锁定层

这是从"分区异常"到"漏点锁定"的关键跃迁，IGC 采用"水力模型缩小范围 + 多技术融合精确定位"的双层策略。

1、水力模型反向追踪：从"公里级"到"百米级"

步骤一：基于 GIS 管网数据构建 EPANET/InfoWorks 水力模型，以分区入口流量计、压力监测点为边界条件进行校核

步骤二：在模型中假设不同管段存在漏损，模拟分区入口流量与压力变化，与实际监测数据对比寻找最佳匹配点

步骤三：输出"漏损概率热力图"，将排查范围从数十公里缩小至数百米

某 DMA 分区（面积 2.3 km²，管网 18 km）MNF 异常升高。传统模式需巡检 18 km 管网；IGC 水力模型将可疑范围缩小至 3 段共 450 米管道，排查效率提升 40 倍。

2、噪声监测 + AI 分析：从"百米级"到"米级"

在可疑管段范围内，采用 IGC DataLog N 100 噪声监测系统分层递进：

（1）部署策略：可疑管段每隔 200 至 300 米安装噪声记录仪，夜间自动采集

（2）AI 分析：系统自动识别漏损噪声特征（频率、振幅、相关性），排除环境干扰

（3）动态优化：根据初步结果动态调整记录仪位置，逐步逼近漏点

安吉农村供水案例：某 DMA 分区（管网 8.5 km）MNF 持续偏高。水力模型定位可疑段 1.2 km，部署 6 台 DataLog N 100 后，48 小时内锁定漏点 2 处（DN100 铸铁管接口断裂、DN80 PE 管钻孔损伤），漏损量从 15 m³/h 降至 3 m³/h。

3、压力管理与漏损定位耦合

IGC DPMS 200 压力管理系统发挥关键作用：

（1）压力梯度分析：可疑管段两端安装压力监测点，漏损点上游压力下降梯度异常

（2）临时降压验证：降低分区压力，观察 MNF 变化（压力降低则 MNF 降低，证实漏损存在）

（3）FAVAD 模型估算：利用压力-漏损关系模型，估算漏损孔口面积，辅助判断严重程度

第四阶：修复验证（Repair & Verify）—— 闭环修复层

这是最容易被忽视但至关重要的环节：

1、修复前基线记录：自动记录修复前 7 天 MNF 均值、压力分布

2、修复后效果量化：对比修复后 MNF 是否回归基线，验证修复效果

3、假修复识别：若 MNF 未明显下降，自动触发二次排查工单

4、核心 KPI 是漏损闭环率，计算公式为：异常识别数 × 精准定位数 × 修复验证通过数 ÷ 异常识别数，要求闭环率 ≥ 90%。

第五阶：持续优化（Optimization）—— 预测预防层

1、漏损预测（IGC WaterAI）：基于管龄、材质、埋深、土壤腐蚀性、历史压力、气温、降雨量等特征，预测管段未来 30、90、365 天爆管概率

2、管网更新决策量化：计算"漏损成本"（水费损失+修复成本+间接损失）与"更换成本"的对比，生成年度更新优先级排序

3、压力优化控制：IGC DPMS 200 实现分区压力智能调控，在满足最不利点需求前提下降低背景漏损

四、"一张图"到"一张网"的系统集成架构

IGC DMA 系统并非孤立运行，而是与水务全业务系统深度耦合：

1、GIS 系统（一张图管理）：管网拓扑、分区边界、设备位置的空间可视化底座。

2、SCADA 系统（一双眼监控）：实时流量、压力数据采集，为 MNF 分析提供数据源。

3、营收系统（一本账管理）：用户抄表数据接入，支撑产销差核算与表观漏损识别。

4、巡检系统（一流程运维）：漏损告警自动生成巡检工单，修复结果回写闭环。

5、水力模型（一模型仿真）：漏损反向追踪、压力优化、爆管预测的核心算法引擎。

6、渗漏预警系统（一条线检漏）：噪声监测、AI 听漏，实现漏点"米级"定位。

五、可复制的实战 Checklist

基于 IGC 系统在全国多个项目的落地经验，总结以下可复制的关键动作：

1、边界阀门 100% 在线监测：阀门实际状态与台账一致率 ≥ 95%

2、三级嵌套分区划定：一级到二级到三级水量传递关系清晰，封闭性测试通过

3、MNF 动态基线模型建立：避免固定阈值，误报率 < 5%

4、水量平衡自动拆解：物理漏损、表观漏损、免费供水、计量误差四分类可量化

5、水力模型反向追踪：排查范围从"公里级"缩小至"百米级"

6、噪声监测 + AI 分析部署：漏点定位精度达到"米级"

7、修复前后数据对比验证：修复验证通过率 ≥ 90%

8、漏损预测模型上线：高风险管段提前 30 天预警

9、绩效考核数字化挂钩：漏损指标分解到最小管理单元，闭环率 ≥ 90%

六、结语

从"分区一张图"到"漏损一张网"，本质上是智慧水务从"可视化展示"向"闭环管控"的跃迁。DMA 分区计量只是起点，真正的挑战在于：

如何让数据异常精准指向漏点，如何让修复行动产生可量化的效果，如何让被动抢修转向主动预防。

IGC 系统的实战方法论表明：技术系统必须与管理流程深度融合，数据闭环必须与组织变革同步推进。漏损控制没有"银弹"，只有在"五阶闭环"的每一个环节做到位，才能真正实现"数据驱动、精准施策、持续优化"的智慧水务目标。
