一、IGC NGIS的定位与总体架构

IGC NGIS是上海敢创科技IGC智慧水务一体化大平台（IGC IWRS）的核心地理信息组件，采用B/S为主、C/S+B/S+M/S混合架构，基于Java EE平台开发，数据层采用Oracle数据库结合ArcSDE空间数据引擎，统一管理空间数据库、属性数据库及SCADA实时监测数据。它不是孤立的"画图工具"，而是通过IGC WaterBDI数据中台完成ETL，把GIS、SCADA、营收、工单等多源异构数据汇聚成"一张图"。

在这个架构下，DMA分区管理（由IGC NRWS漏损管理系统承载）与GIS不是两个外挂系统，而是共享同一套空间数据底座和拓扑网络模型的深度耦合关系。

二、分区边界的空间可视化如何实现

1. 边界数据模型的拓扑化表达

DMA边界的本质不是一条任意画的线，而是"边界管段+边界阀门/流量计"的集合。系统将管网抽象为有权无向图（管段为边、管点和阀门为节点），DMA边界的可视化即以空间多边形/边界线要素叠加在管网图上，并高亮显示构成边界的管段、阀门和计量设备——这与WaterGEMS等国际软件"边界元素高亮"的机制一致。边界划定遵循"阻力最小路径"原则：优先沿河流、铁路、主干道等天然分割线，并落在现有水力平衡点和阀门位置上。

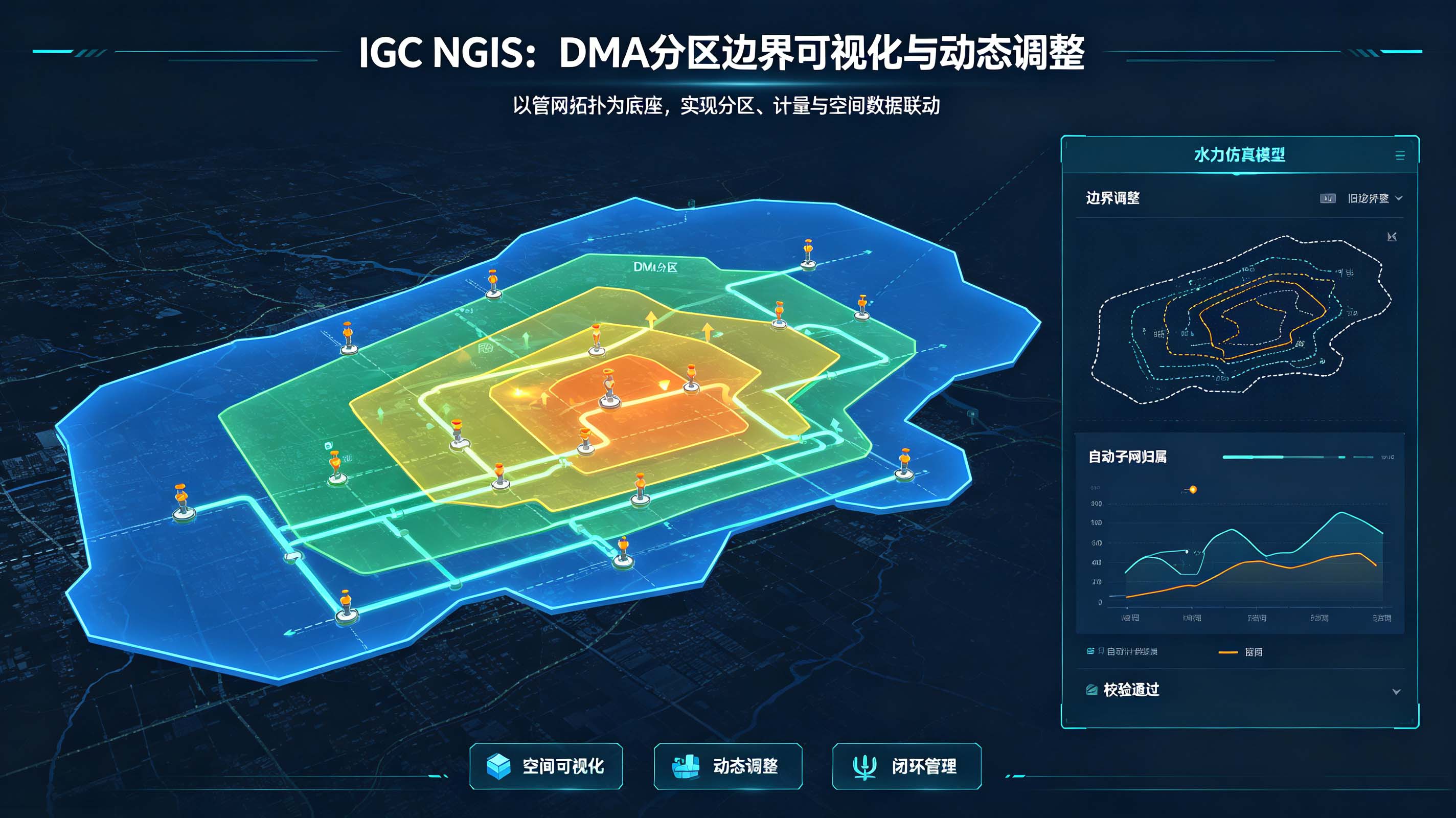

2. 多层级分区"一张图"叠加

系统底层加载基础地理信息图层，上方叠加管网数据层、监测设备层和按实际划定的分区图层，按"一级分区（水厂/营业区）—二级分区—三级DMA（小区/街区级，一般500–3000户）"的层级关系嵌套渲染，形成拓扑分明的层级可视化。监管人员可在地图上直观查看分区总览、分区占比，并可逐级下钻。

3. 边界与实时监测数据的双向联动

这是"深度融合"的关键：边界流量计、压力传感器的数据不是停留在报表里，而是直接标注在GIS地图的边界节点上——每个分区的进水量、用水量、夜间最小流量、漏损率以标签、热力图或统计面板形式与空间边界实时联动，形成"分区一张图"。这样，漏损异常能直接"落"到某个DMA的空间边界内，而不是一个抽象的编号。

4. 二三维一体化展示

基于管网平面图和属性数据库自动生成三维管网模型，二维平面图负责全局俯视定位，三维场景提供沉浸式空间感知，两视图位置同步、操作同步。

三、分区边界的动态调整如何实现

1. 基于拓扑算法的辅助划区与边界编辑

平台支持新增分区方案、分区边界编辑、监测点编辑等模块化管理：可依据管网GIS拓扑关系初步确定DMA方案，再在地图上进行交互式边界调整。图论算法（DFS、双连通分量、谱聚类等）提供辅助分区能力，以分区户数和边界管段数为约束自动搜索封闭边界，克服纯人工经验分区的随机性。更进一步的方案还可借助水力模型（IGC WDSM）模拟验证，并采用多目标遗传算法优化边界管段上"装流量计还是关阀门"的布置。

2. 拓扑一致性与封闭性校验（动态调整的安全阀）

每次边界调整后，系统基于BFS/DFS遍历管网拓扑，自动校验：新边界是否真正闭合（是否存在未隔离的连通管段）、每个DMA的进水口数量是否达标、是否有孤立子网。结合"零压测试""零流量测试"的现场验证流程，确认区域独立封闭后才确认最终方案。惠州市的实践表明，这一"GIS初划→方案联审→现场勘查→拓扑修正"的迭代正是动态调整的标准闭环。

3. 版本化方案管理与"试运行"机制

平台支持历史分区方案管理：调整前的边界作为历史版本存档，调整中的边界以"临时性边界/虚拟分区"状态运行，可先定期监测各区块水量和夜间流量，验证合理后再固化——这实现了"边运行、边校核、边调整"的动态演进，而非一次性定终身。

4. 数据驱动的边界再优化闭环

动态调整的最终依据是运行数据：系统持续分析各区夜间最小流量（MNF）、背景漏失、压力分布，当某DMA长期超压、漏损异常或规模失衡时，在地图上诊断分区合理性，触发"重新划区→拓扑校验→水力模拟→零压验证→计量设备迁移"的调整流程。分区计量系统本身即涵盖新建分区、数据接入、数据分析、报警处置的闭环管理。

四、小结：从"边界可视化"到"边界可计算"

IGC NGIS实现DMA深度融合的核心逻辑可概括为三层：

其本质是把DMA边界从"地图上一条线"升级为"管网拓扑上的可计算对象"——既能以多层级、二三维、实时联动的方式看得见，又能基于拓扑算法和水力模型不断算得清、调得动。这也是包头等地构建四级分区计量体系、实现漏损率持续下降的技术底座。
